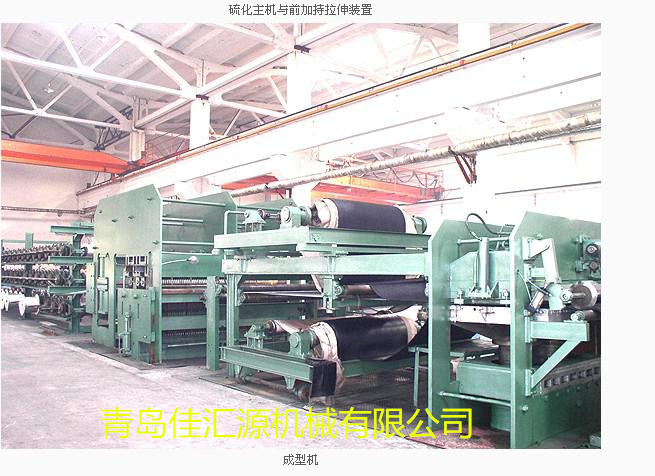

一、設備流程：前夾持拉伸裝置------脫鍋裝置-------主硫化機-------后夾持拉伸裝置--------液壓切邊-------卷曲裝置
1、前夾持拉伸
7 ~9 b4 {. B# Y3 D( ~& d4 T(1) 最大夾持力 1.25MN（可調）# l/ C( v% U9 ~6 C
(2) 夾持板規格 400X2300mm. g) ?3 U9 o& l2 w
(3) 夾持油缸數量 2個1 W3 Z' ?3 j9 i& x# d n: r
(4) 夾持油缸直徑 φ200/ O; L3 H+ q" A9 W# @& F
(5) 夾持油缸行程 360mm" [* E1 D+ i( h; z7 t% _
(6) 最大伸長力 1MN
5 ~% \2 Y9 r: S! J(7) 伸長油缸行程 800mm
2 R2 b+ p9 h+ ?1 g7 H' B(8) 伸長油缸直徑 φ250mm
: S4 l$ y- S( v( Y. r$ ^(9) 最大工作壓力 21Mpa o4 C5 C2 R) O& A
2、前脫模裝置: E! }) g+ R$ _, `
（1）、托模輥直徑 φ120mm, ?0 t% o/ k q- u v
（2）、托模油缸直徑 φ63mm
+ E+ w) p/ k& w9 l' V0 m（3）、托模油缸數量 2個
5 c4 l W. T; w! P（4）、托模力 30KN4 }" V \' k8 a) J6 L0 v' B

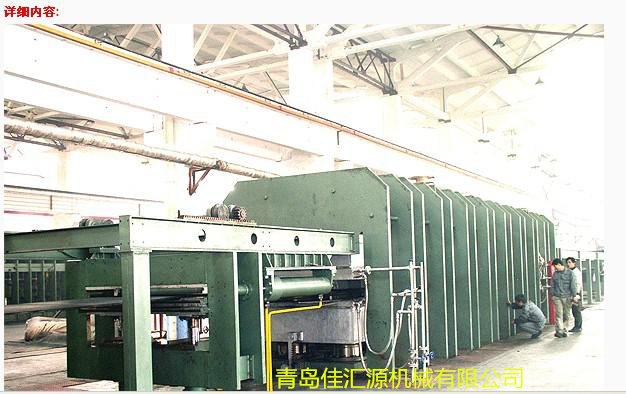

3、 主硫化機 # z& C% Z7 R% K; E. [5 T% g
(1) 結構形式 框式單層油壓上行程
0 {* P- K+ j. _$ L) W, j(2)熱板規格 1800×8000×80㎜/ g6 }. R9 v7 P! \' N' d
(3) 熱板表面粗糙度 Ra≤1.6μm
# d F, o, ]9 P. T9 f5 t$ k(4) 硫化最大膠帶寬度 1800mm: ]+ z, ]" h8 X/ f. q
(5) 硫化厚度 6～40mm ?( p; j! h2 I: X3 V
(6) 熱板單位面積壓力 4MPa
8 z. X& _) q' d( T& G) ?5 v; l8 a（7）總載荷 6000噸1 |5 h* j/ `& S$ Z( r5 P
(7) 柱塞最大行程 360mm' L: L6 C+ X- Y: c, W
(8) 熱板上升速度 360mm/min% a; e3 T0 a8 ]: B" I3 J
(9) 熱板最高工作溫度 170℃
" M1 u2 Z' v4 d, i$ X; L( v q7 F4 \(10) 熱板冷端 ±300mm（前端/后端）2 h ?5 F$ X1 Y
(11) 油缸直徑 500mm
5 l2 W! F5 t- W(12) 油缸數量 16個
/ u( Y9 ~ h U. h. i+ @7 t9 f(13)框板厚度 80mm. P6 s. ?; ]' Q. I- \9 e# G
（14）下墊臺高度 800mm
- Z! Y9 Z0 A, r% l（15）上墊臺高度 700m2 H% ]# S/ m8 S7 ?
（16）高低壓切換壓力值 2.59 e6 i. K! N% a; t& ^5 T4 c9 N
4.、后夾持拉伸與前夾持拉伸一樣
5、液壓切帶機
, N5 a, S& F" R⑴ 切帶最大寬度 B＝2200mm
% }8 u( n1 g4 z7 ^⑵ 切帶最大厚度 δ＝40mm/ Z" i- B% L2 _7 k/ [' o
⑶ 切帶機構行走速度 2.75m/min! L0 X d6 v/ O2 i6 f5 I! \
⑷ 液壓系統壓力 14Mpa2 W" v6 y+ e1 n
6、雙地輥卷取包裝機
l Y; V% L7 _2 O( E/ J(1) 最大卷帶寬度 2200mm+ z: G$ v$ f: U0 \+ _# f3 M: K
(2) 最大卷帶直徑 φ3600mm! e7 `* H ?: J: B
(3) 卷帶線速度 6m/min
% C7 }4 ^7 [% E" f, R; }(4) 帶卷最大重量 30
